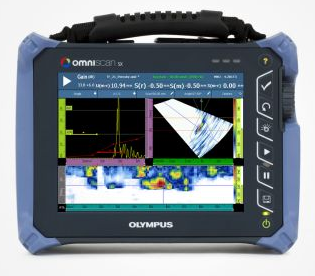

日本奧林巴斯 Olympus OmniScanSX探傷儀
產品編號 : OmniScanSX
OmniScan SX有兩種型號：SX PA和SX UT。SX PA是一款16:64PR相控陣單元，與僅具有UT通道的SX UT一樣，也配備了一個常規UT通道，可以進行脈沖回波、一發一收或TOFD檢測。與OmniScan MX2相比，OmniScan SX重量輕33 %，體積小50 %，具有OmniScan產品前所未有的更為輕巧便攜的性能。
詢價

產品描述

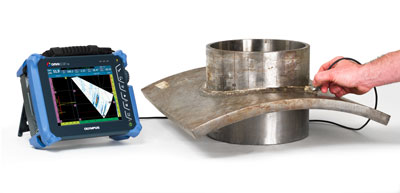

日本奧林巴斯 Olympus OmniScanSX探傷儀-----積累了20多年探索相控陣技術的經驗，體現了OmniScan精華的探傷儀，Olympus不無自豪地為廣大用戶推出了新研制的OmniScanSX，這是一款積累了20多年探索相控陣技術的經驗，體現了OmniScan精華的探傷儀。為了更加方便地使用儀器，OmniScan SX在其8.4英寸觸摸屏上使用了合理簡化的新型軟件界面。OmniScan SX是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作為方便，性價比高。

新添功能如下：

導出C掃描

帶有組融合功能的新型端視圖

交錯功能

分析模式下的衰減增益

滾動布局，方便了判讀過程

提供更多交互式菜單，提高了訪問能力

得到了優化的主菜單和向?qū)?/span>

機載復合扇掃功能

用于縱向焊縫檢測的曲面幾何形狀聲線跟蹤

OmniScan SX有兩種型號

SX PA和SX UT。SX PA是一款16:64PR相控陣單元，與僅具有UT通道的SX UT一樣，也配備了一個常規UT通道，可以進行脈沖回波、一發一收或TOFD檢測。與OmniScan MX2相比，OmniScan SX重量輕33 %，體積小50 %，具有OmniScan產品特別的更為輕巧便攜的性能。OmniScan SX觸摸屏配有全屏模式選項，使清晰度達到*大化，用戶僅需在觸摸屏上進行簡單操作，便可訪問許多菜單功能。直觀的界面使用戶可以流暢地進行菜單選擇，縮放，閘門調節，光標移動以及文本和數字的輸入。以上這些特性，加上其它附加的集成功能，包括淺顯易懂的設置和校準向?qū)?，迅捷的S掃描和A掃描顯示更新率，和快速的脈沖重復頻率（PRF），使OmniScan SX成為一款高效的檢測工具。OmniScan SX能與Olympus數量龐大的掃查器、探頭和附件產品，及其專門的配備軟件NDT SetupBuilder和OmniPC完全兼容。硬件和軟件產品的完整結合，使檢測流程從設計、設置到采集、分析變得精簡有效。

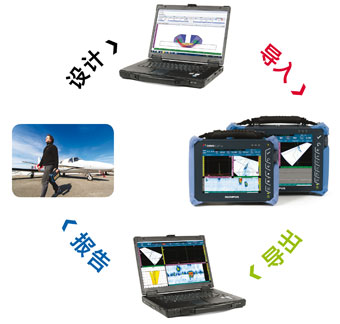

工作流程：

設置

可以在NDT SetupBuilder中為檢測進行設置，然后再通過SD卡或USB鑰匙，將設置直接導入到OmniScan SX儀器。
進行采集之前，只需在儀器中進行幾項基本操作，如：設置閘門和范圍。
由于OmniScan SX具有以下幾個特性，用戶也可以在儀器中非常方便地創建設置：
自動探頭識別
單步驟、預先配置應用的向?qū)?/span>
焊縫覆蓋與聲線跟蹤模擬

校準

為完成一項符合規范的檢測，儀器中的校準向?qū)Э梢员ＷC每組中的每個聚焦法則都直接等同于一個單通道常規探傷儀。
用戶在完成所要求的校準過程中，會得到向?qū)У姆植街笇?dǎo)。
所校準的項目包括聲速、楔塊延遲、靈敏度、TCG、DAC、AWS及編碼器。
現在，儀器可以自動完成TOFD PCS校準與直通波矯直的操作。

采集

在進行手動、單線或光柵編碼掃查時，OmniScan SX可以方便地對檢測參數進行配置。

采集數據可以用戶選擇的視圖形式實時顯示在屏幕上，用戶還可以將數據存儲于具有熱插拔功能的SD卡或USB 2.0設備中。

智能布局
全屏模式，可更好地顯示缺陷
可以使用不同的閘門組合對同步和測量進行處理

數據分析和報告制作
數據光標、參考光標與測量光標用于缺陷的定量。擴展的數據庫、預先定義的三角學參數列表、缺陷相對于軸的統計數據、體積位置信息、基于規范的合格標準、腐蝕成像的統計數據等等。在進行離線閘門重新定位的操作中，視圖可被鏈接在一起，進行交互式分析和自動更新。優化的預置布局可對缺陷的長度、深度和高度進行快速方便的定量。無論您想在計算機中完成數據分析，還是希望您的OmniScan儀器采集完數據后繼續在現場進行數據分析，OmniPC或TomoView都是理想的與OmniScan配套使用的軟件工具。

技術參數
外型尺寸（W x H x D）	267 mm × 208 mm × 94 mm (10.5 in. × 8.2 in. × 3.7 in.)
重量	3.4 kg（7.5 lb），含電池
存儲裝置	SDHC卡，或大多數標準USB存儲設備* 為了獲得*結果，建議使用Lexar®存儲卡。
數據文件容量	300 MB
USB端口	2個符合USB 2.0技術規格的USB端口
音頻報警	有
視頻輸出	視頻輸出（SVGA）
編碼器	雙軸編碼器線（正交、向上、向下或時鐘/方向）
數字輸入	4個數字TTL輸入，5 V
數字輸出	3個數字TTL輸出，5 V；每個輸出*大電流為15 mA。
采集開關	有，通過對一個數字輸入進行配置的方式實現
電源輸出線	5 V，500 mA電源輸出線（帶短路保護）
步速輸入	5 V TTL步速輸入
顯示屏尺寸	21.3 cm（8.4 in.）（對角線）
分辨率	800像素 x ?600像素
亮度	600 cd/m2
觀察角度	水平： –80° ～ 80° 垂直： –60° ～ 80°
顏色數量	1千6百萬
類型	薄膜晶體管液晶顯示屏（TFT LCD）
電池類型	智能鋰離子電池
電池數量	1節
電池供電時間	正常操作條件下，至少6小時
