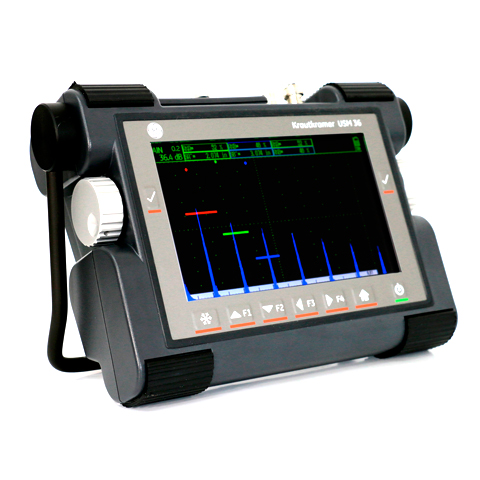

美國GE通用電氣 USM 36便攜式探傷儀
- 產品編號 : USM 36
- GE的Krautkramer USM 36是GE的USM系列探傷儀的新發展。來自GE的新型通用便攜式超聲波探傷儀，結合人體工程學和堅固的設計，以及同類較大的顯示屏，具有卓越的UT性能。 它將21世紀的操作平臺與GE公認的Krautkramer便攜式探傷儀器的可靠，堅固的硬件相結合。 它結合了一系列創新的探傷功能，以確保這種新儀器被NDT檢查員全球采用作為日常探傷的主力。
- 詢價
產品描述
美國GE通用電氣 USM 36便攜式探傷儀---一款性能可靠、堅固耐用的超聲波探傷儀,GE的Krautkramer USM 36是GE的USM系列探傷儀的新發展。來自GE的新型通用便攜式超聲波探傷儀，結合人體工程學和堅固的設計，以及同類較大大的顯示屏，具有卓越的UT性能。 它將21世紀的操作平臺與GE公認的Krautkramer便攜式探傷儀器的可靠，堅固的硬件相結合。 它結合了一系列創新的探傷功能，以確保這種新儀器被NDT檢查員全球采用作為日常探傷的主力。
特點說明：
|
典型應用 |
|
|
Krautkramer USM 36已經開發用于日常應用于整個工業領域，從發電和石化行業的焊縫檢查和腐蝕測量，到汽車，金屬和航空航天領域的鑄件和鍛件檢測和厚度測量， 特殊材料的檢驗。直觀的工具便于分析，在超亮7英寸屏幕上使用顏色，在焊接檢查期間顯示出顯著的優勢。 |
 |
①汽車工業精密測厚：Krautkramer usm36提供了精確的厚度測量，因?yàn)樵诨夭ㄐ蛄械姆逯瞪?，聲音路徑的差異非常精確。 ②發電和石化行業的腐蝕測量：通過雙元探頭進行腐蝕測量，在此過程中，屏幕顯示厚度測量和a掃描，保證可靠性。 ③檢查鍛件：該儀器的幻影回聲檢測技術被用于細粒度和長工件的檢查，以確保準確檢測缺陷，而不是幽靈的回聲。 ④檢查特殊材料：強大的方波脈沖器提供了很好的穿透困難的材料，例如在航空航天和汽車工業中使用的。 |
|
性能描述 |
|
|

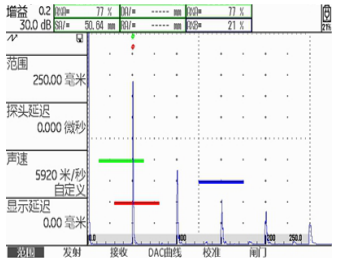

具有同類產品中較大的可視A型掃描顯示屏：USM36中的一個重大改進就是其 7 英寸大屏幕、具有 800 x 480 像素的分辨率。整個區域都可以顯示清晰的 A 型掃描、使其成為同類產品中的理想產品。即使是在明亮的陽光下、當結束一天漫長的工作后、用疲憊的眼睛也可輕松查看并準確解讀信號

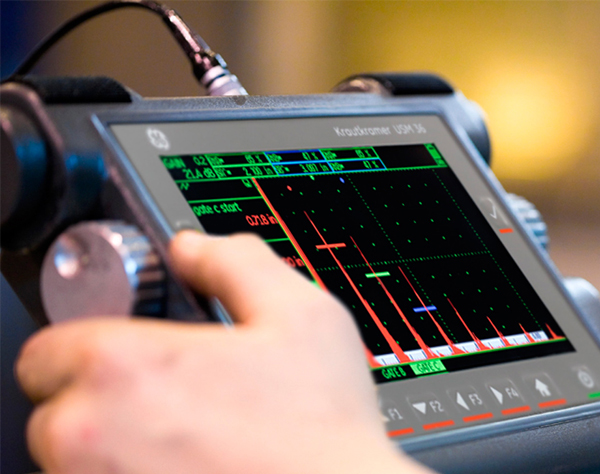

簡單高效的操作：Krautkramer USM36采用大家熟悉的前款型號旋鈕，但功能鍵如今卻被*簡化為簡單直觀的6鍵鍵盤，使操作簡單而高效； 檢測設置也易于操作。不僅僅供在以前檢測中使用過USM Go和USM Go+的技術人員使用、因?yàn)樵O(shè)置數據可直接從這些擁有相同用戶界面的儀器中轉移。此外、這種通用的界面還可確保熟悉 USM Go儀器的技術人員快速嫻熟地操作。
靈活的數據報告和存儲：除了易于解讀且清晰的A型掃描外，USM36數據報告還可包括屏幕截圖和A型掃描視頻、其中可以記錄下A型掃描以供后續分析或提供檢驗證明。所有數據均存儲在可移除式SD卡上、并可提供JPEG或BMP 格式的報告。

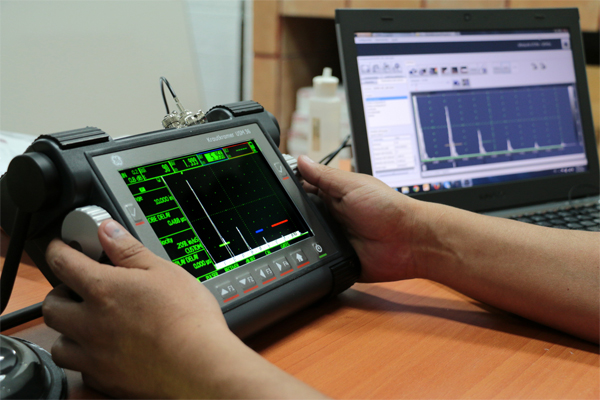

全面連接：連接性是USM36的主要特色。數據可以存儲在可移除式SD卡或U盤上、旨在進行記錄或允許數據共享。VGA連接允許儀器的顯示內容在外接顯示器或投屏幕上顯示，以方便培訓使用。
可用于惡劣的環境：USM36能夠充分防止灰塵和水進入IP66外殼、并且可在-10°C 至 +55°C 的環境溫度下操作。此外、它還可在多沙沙漠、冰凍廢土以及 在潮濕的熱帶地區使用。新型探傷儀的重量僅2.2kg，可通過電池或電源供電。其鋰離子電池具有超過13小時的工作壽命、帶內置電池充電器、適用較長的班次使用。
|
|
 |
 |
 |
|
技術規格 |
|
|
液晶尺寸/有效范圍(寬 × 高) 分辨率(寬 × 高) 測量范圍 |
7"/152.4 × 91.44 mm 800 × 480像素 4~14108mm(555")，縱波 |
|
顯示移位(延時) 探頭延時 聲速范圍 脈沖重復頻率 |
-15~3500 μs 0~1000 μs 250~16000 m/s 自動優化15~2000Hz，三種自動設置模式：低、中、高檔和手動模式 |
|
脈沖發生器模式 脈沖發生器電壓(SQ 模式) 脈沖發生器下降/上升時間 脈沖發生器寬度(SQ 模式) 脈沖發生器幅度(尖脈沖模式) 脈沖發生器能量(尖脈沖模式) 阻尼 |
尖脈沖發生器(可選)：方波脈沖發生器 120~300 V，以10V 為步進、容差為10% *大10ns 30~500 ns，以10ns 為步進 低檔：120V，高檔：300V 低檔：30 nS，高檔：100 nS 50Ω，1000Ω |
|
數字增益 模擬帶寬 濾波器 整流 |
動態范圍110dB，以0.2dB 為步進可調 0.5~20MHz 寬帶：1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz 正半波、負半波、全波、射頻信號 |
|
選件
AWS DAC/JISDAC/CNDAC DGS 數據記錄器 3G SWP 幻影波識別PRF BEA |
AWS 校準工具、符合 AWS D1.1 結構焊接規范 DAC校準工具，16點，符合EN1712，EN1713，EN1714，ASTM E164，ASME，ASMEIII，JIS Z3060及GB11345等標準 TCG: 動態范圍120dB，斜率110dB/μs DGS校準工具，符合：EN 1712，EN 1713，EN 1714 及 ASTM E164 等標準 網格文件創建 閘門C 用于脈沖發生器的參數優化，電壓設置 120~300V，以10V 為步進，脈沖寬度設置 30~500ns，以10ns 為步進 用于識別錯誤回聲、這類回聲由低衰減材料中的多次反射造成 底波衰減監控 |
|
外殼 工作溫度 |
符合IEC 60529 標準的 IP66 -10~55°C |
