超大顯示屏幕
所有信息均能一目了然
所有的功能以清晰文字
顯示
使用箭頭鍵調用程序功能
設定/顯示語言修改容易

隨著制造業和機械工業生產 隨著制造業和機 隨著制造業和機械工業生產質量的

 械工業生產質量的不斷提高 質量的 不斷提高 , 高技術制造產 品的表面完成質量

日益顯示其地位的重要性。

這使的得能否提供快速簡易且標準化的測量儀器設計解決方案變得更為關鍵。
在一-些情況要求下，為節省時間和金錢，測量任務會執行在生產線上而不是在檢測

室中;而需要檢測的組件可能過大或過重以至于不便于運輸?shù)那闆r下，也只能對其在

現場進行測量。

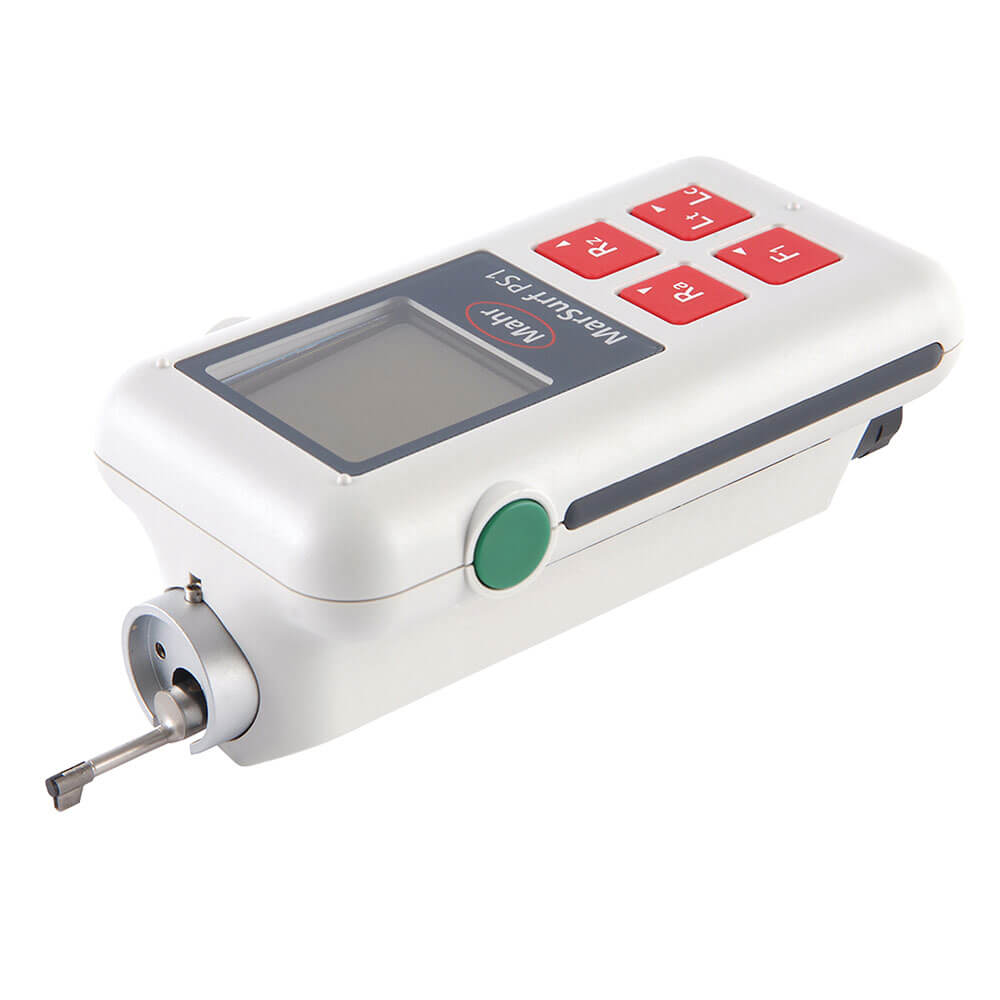

MarSurf PS1在任何方式下都能實現其承諾"完全便攜式”，
主要有:
獨自電源設計
一次充電可持續使用達500次的測量操作，電力長效持久
提供站式的解決方案，體積不大于- -臺數碼相機，
簡小又輕便(400克/ 0.88磅)

高度調節附件
包含于供貨范圍內，可用
于多種測量任務中
能快速安裝在PS1下方

集成式的校準標準
不需要外部的校準標準器，
對于進行標準化
測量提供更高的可靠性

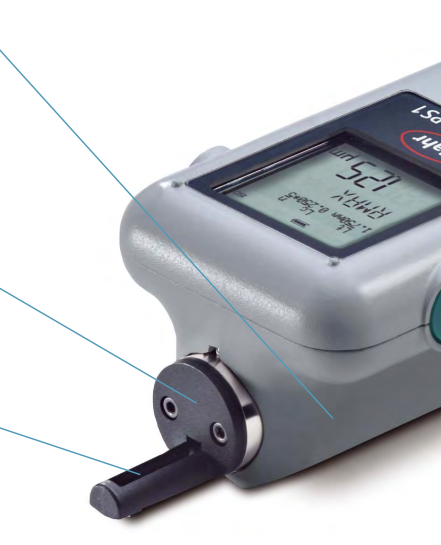

驅動器單元
能進行旋轉和縱向移動，允許
傳感器能移動至校準位置
此位置也設計用于運輸過程中
保護傳感器免受碰撞

帶可拆式保護套的傳感器設計
標準化測量設計
2μm(80μin)鉆石測尖
測力0.7mN

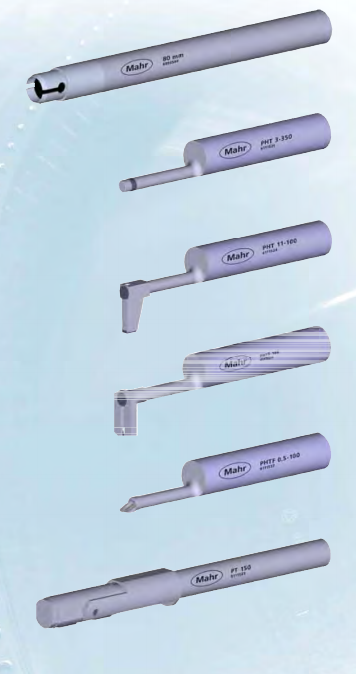

可配適應不同測量任務的多種測頭

? 強大的 靈活性 標準設計范圍的測量功能足以讓此多用途的智能小儀器完

 成您所有的測量任務
? 實現您任意位置定位需求 實現您任意位置定位 實現您任意位置定位需求
 ? 能對元件水平、垂直、下端面或其它所需位置進行全方位 自定義測量
? 多達 24種參數評定功能 種參數評定功能 提供如同實驗室儀器一般的強大功能
? 錯誤操作 粗糙度標準集成的實現
? 自動選擇截止波長 自動選擇截止波長 允許非專業人員也能實現準確的測量結果
? 快捷簡便的測量操作 袖珍式的簡要操作指南體現了PS1的簡易操作要求, 使您能

快速掌握其主要功能，并以準確的測量結果來完成 您的測量任務

參數值接選擇
Ra,Rz
自由編程
F1按鈕直接選擇您所需要的
24種參數之一

USB接口
PS1能被系統自動識別且免驅動程序
安裝(如優盤一樣的方便)
可使用MarSurf XR 20評定軟件
或MarSurf XR 20儀器對其結果
進行評定
MarConnect接口( RS232)

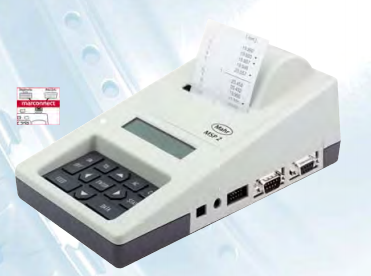

如可連接Mahr MSP2打印機

內部4個螺紋孔的特別設計
帶來強大的靈活性
P S1底部設計有4個螺釘，
用于安裝您所特定的附件

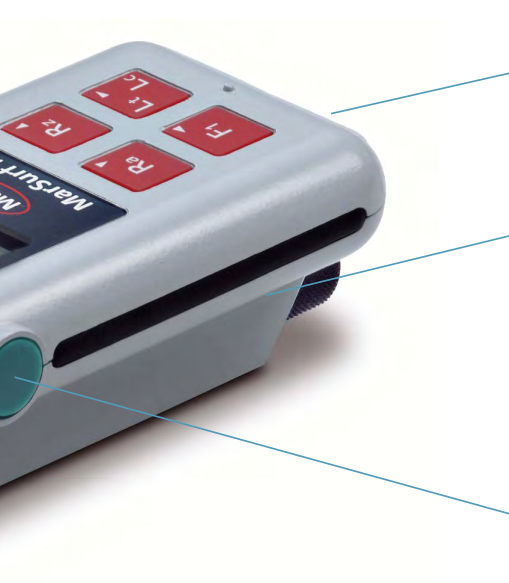

左、右側開始按鈕設計
不僅為左手使用或右手使用
儀器的用戶帶來操作上的簡
便，更為實用的是儀器于上
下翻轉測量位置時帶來操作
的簡使化

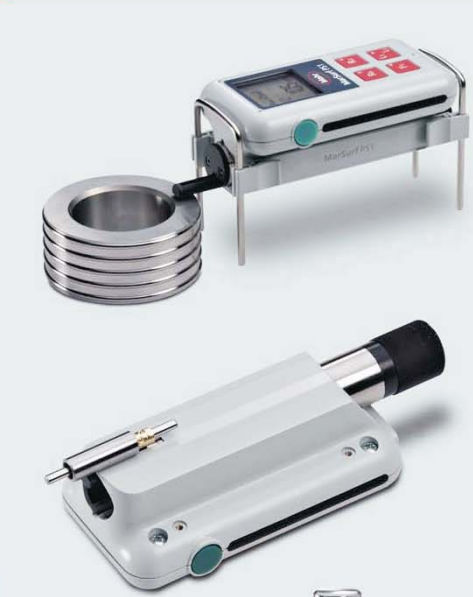

MarSurfPS1使用簡便的裝卡設計來實現測量的高度
調節
得益于這種設計，即使是錐形的工件也能測量自如
的上下翻轉測量方式，使用MarSurf PS1能輕松實現
你只要做的僅僅是設定儀器和工件的位置，就可進行測量
這種設計，即使是小元件也可以脫離額外的裝卡裝置，直接
進行測量
與測量立柱一起使用
MarSurf PS1能筍便地安裝于ST-D/ST-F或者ST-G測量
立柱上
MarSurf PS1是的入門級測量儀器，能進行非常廣泛
的標準化粗糙度測量要求
若使用選配件V形定位裝置，還能實現對垂直于接觸面的表
面粗糙度測量

A1,A2,VO,RT,R3Z,RPC,RMR,TP(JIS,ASME),RSM,R,AR,RX(24 種,自定義公差帶范圍)

USB，marcommect（RSR232）

100V－264V

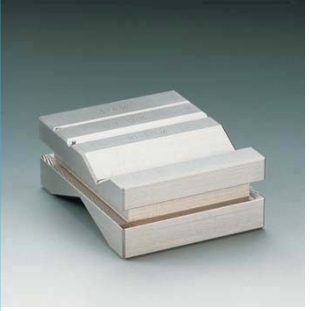

PPV型塊

訂貨號6710401
4條棱形槽用于支撐直徑1毫米至160毫
米的對稱工件(0.0394in至6.30in)
外形尺寸(長X寬X高)100mmX80mmX
40mm(3.91inX3.1 5inX1.58in)
重量1.5公斤(3.31磅)。包括用于固定在
棱行槽內工作的夾緊彈簧。

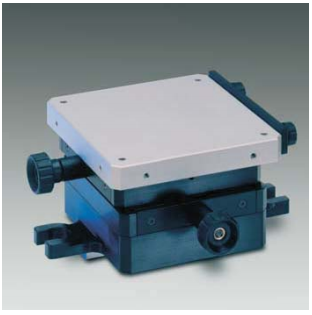

XY平臺CT 120

訂貨號6710529
用于支撐和矯正加工件。
可調節兩個坐標15mm ( .591in )
臺面尺寸120mmX120mm
( 4.728inX4.728in)帶兩個托架

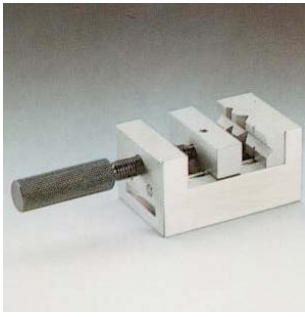

PPS平行虎鉗

訂貨號6710604
用于裝夾矩形和圓柱形工件
窄口寬70mm(2.76in)
窄口高25mm(.984in),跨距40mm(1.58in),
總高度58mm(2.28in)。
重量2Kg ( 4.41磅)

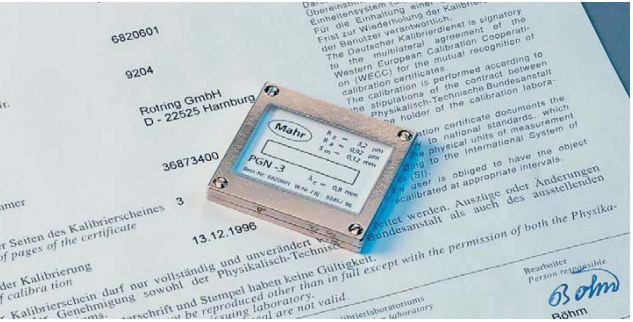

PGN3幾何標準樣板
訂貨號6820601
帶正弦曲線紋路的表面粗糙度樣板紋路大約深3um(120μin),槽距約0.12mm
(.00472in)。用于粗糙度測量儀的校準。
