■ 產品描述：

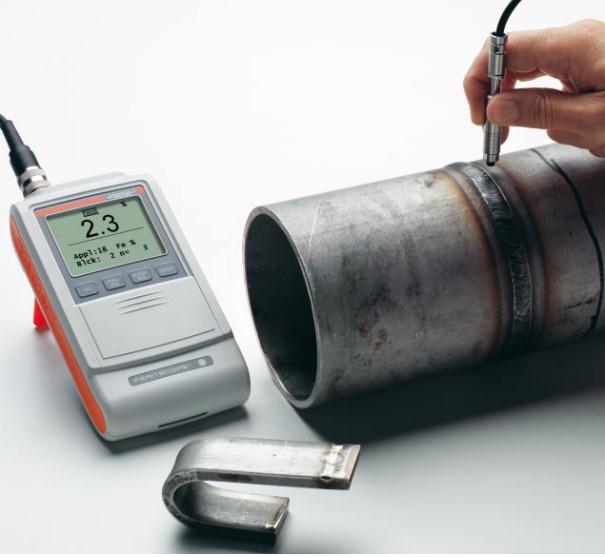

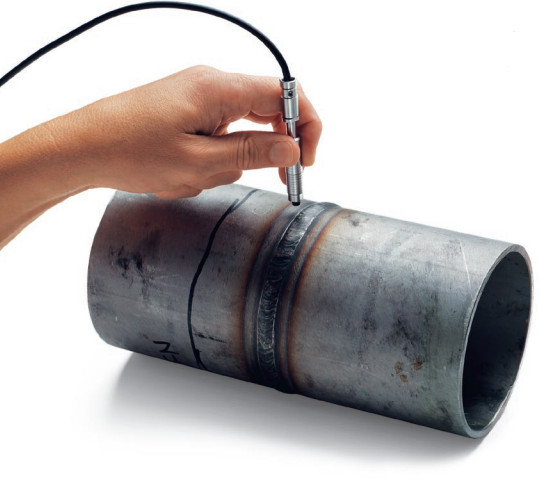

FERITSCOPE根據磁感應方法測量奧氏體鋼和雙相鋼中的鐵素體含量。儀器能識別所有的磁性部件，也就是說，除了delta鐵素體，還能識別其轉化形式馬氏體。儀器符合Basler標準和DIN 32514-1標準，適合于現場檢測，可以測量奧氏體覆層、不銹鋼管道、容器和鍋爐焊縫內以及奧氏體鋼或雙相鋼制造的其他產品內的鐵素體含量。這是一款標準兼容的緊湊型儀器，用于無損測量奧氏體焊接產品和雙聯鋼的鐵素體含量。采用磁感應方法，可以方便快速測量0.1-80%的鐵素體含量或0.1-110FN的鐵素體數。

?  無損測量奧氏體鋼和雙相鋼內的鐵素體含量，      ?  測量范圍：0.1-110 FN 或 0.1-80% Fe      ?  儀器操作簡便.大顯示器，高對比度，240x160像素.      ?  USB接口連接PC或打印機.      ?  機械滑蓋保護測量時用不到的按鍵      ?  開機后即可測量.自動探頭識別.      ?  通過儀器按鈕或PC可實現外部觸發測量      ?  測量完成后有聲音提示信號.      ?  只需一次校準就能滿足常用的測量范圍0.1-90FN。      ?  校準用的標準片可追溯到TWI二級標準片，      ?  也提供客戶定制的標準片.      ?  可調整的儀器自動關機和連續操作時間      ?  按鍵可鎖定/限制操作模式；      ?  多種狀態顯示（例如：電池電壓下降時的警示信息）      ?  多種語言設置.測量單位可切換 WRC-FN 或 %Fe

1. 可儲存20,000個測量數據.可儲存100個應用程式，可儲存4000個數據組
2. 數據組帶日期和時間標志.統計功能：平均值、標準偏差、最小值、最大值和范圍
3. 帶高斯曲線的直方圖顯示， 可輸入工藝公差極限并計算相應的工藝能力指標Cp和Cpk
1. 連續測量模式下，讀數還可以在上下限之間模擬顯示
2. 矩陣測量模式下可以進行多點測量，例如：針對預先定義的表面排列.平均測量模式：僅儲存多個讀數的平均值
3. 區域測量模式：探頭提起后儲存讀數并取平均值
4. 離奇值控制功能可自動過濾錯誤測量值
5. 可以重寫已儲存的錯誤讀數
6. 應用程式連接模式：可共享零位和校準信息
7. 通過可選的PC軟件MP-Name可為應用程式命名
8. 通過可選的PC軟件PC-Datex可將數據導出到Excel表格內.通過可選的PC軟件PC-Datacc可將數據導出到Access
9. 電池供電或外接充電器（選配件）

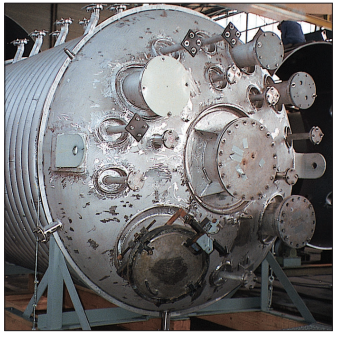

化工設備和石油加工廠通常要承受高溫、高壓，同時要耐腐蝕。外部環境要求所用鋼材即使在高溫下也要有足夠的耐腐蝕和耐酸性能。如果鐵素體含量太低，焊縫受熱后容易產生裂紋；如果鐵素體含量太高，焊縫將喪失韌性和延展性。對于雙相鋼，如果鐵素體含量太低，焊縫受到張力或發生振動時容易破裂?；瘜W(xué)和石油化工行業越來越多地使用雙相鋼，例如：圖1和圖2中的鍋爐容器就是用高防腐性能的雙相不銹鋼制造的。如果焊縫處的鐵素體含量過低，受到張力或發生振動時容易破裂。然而，在焊接雙相鋼時，由于焊接添加劑或熱處理不當，焊縫處的鐵素體含量非常容易超標。只有現場檢測才能確保處理過程不會改變*佳的鐵素體含量，防止機械性能或防腐蝕性能的下降。

FERITSCOPE FMP30 依據磁感應方法進行測量。線圈產生的磁場區域與工件內的磁性部件相互作用，磁場區域的變化在第二個線圈內產生感生電壓，該電壓與鐵素體含量成比例關系，然后評估該電壓。所有的磁性部件，也就是說，除了delta鐵素體，還包括其轉化形式馬氏體都能被識別。采用磁感應方法測量鐵素體含量有個特別的優勢，sigma相即Fe-Cr沉積，由于鐵素體含量過高和冷卻條件不對而形成，被準確地識別為非鐵素體。另一方面，在做金相切片試驗時，要從鐵素體組織中區別出sigma相是非常不容易的，這將導致鐵素體含量的錯誤評估。

【磁感應測量方法的基本原理.圖例:奧氏體鋼覆層】

        1. 為了獲得可以比較的結果，儀器必須用可以追溯到國際上接受的二級標準片校準。
        2. 為此，IIW（英國國際焊接協會）發展了二級標準片，根據DIN EN ISO8249標準和ANSI/AWS A4.2標準規定的方法制造。
        3. Helmut Fischer提供鑒定過的校準標準片供客戶校準儀器，這些標準片可以追溯到TWI二級標準片。
        4. 標準片上標明了兩種單位：鐵素體個數FN和百分比含量%Fe。
        5. 可通過發貨前設置修正系數或用客戶定制的標準片校準儀器來減少工件幾何形狀（曲率、厚度等）對測量的影響。
        6. 不同的校準信息分別儲存在不同的應用程式內。

校準標準片套件 CAL-SS %Fe-WRC 0.3/10 包括標準片:大約 0.4, 2.5 and 10.5 %Fe (0.4, 2 and 9 FN) 602-279
校準標準片套件 CAL-SS %Fe-WRC 1.5/30 包括標準片:大約 2.5, 10.5 and 30 %Fe (2, 9 and 33 FN) 602-239
校準標準片套件 CAL-SS %Fe-WRC 10/80 包括標準片:大約 10.5, 30 and 80 %Fe (9, 33 and 110 FN) 602-277
主校準標準片套件 CAL-SS %Fe-WRC 0.3/80 包括:大約 0.5, 2.5, 14.5, 30, and 63 %Fe (0.5, 2, 9，33 and 90 FN) 602-776

可選探頭：

型號FGAB1.3-Fe  電纜長度: 1.5 m (59“) 訂貨號604-264
型號FGA06H-Fe 電纜長度: 1.5 m (59“)訂貨號604-303
型號FGABI1.3-150-Fe 電纜長度: 1.5 m (59“)L = 150 mm (5.9“)訂貨號604-254
型號FGABI1.3-260-Fe   電纜長度: 1.5 m (59“)L = 260 mm (10.2“) 訂貨號604-341
型號FGABW1.3-Fe 電纜長度: 1.5 m (59“) 訂貨號604-337

標準配置：FERITSCOPE® FMP30 604-300儀器，背帶，儀器箱，電池組，打印版操作指導，CD光盤（含操作說明和USB驅動程序，連接電纜FMP/PC
